Wandprofile CW50/75/100 x 50 x 0,6 - Z140 - JAHA Profile

Trockenbau- und Ständerprofile aus Metall mit hoher Steifigkeit, die der Erstellung von Unterkonstruk-tionen in Gipsplattenwandsystemen dienen. Die JAHA C-Wandprofile sind korrosionsgeschützt und ent-sprechen den Vorgaben der DIN 18182-1 und der DIN EN 14195. Die C-Wandprofile werden aus weichen unlegierten Stählen der Sorte DX51 mittels Kaltverformung gefertigt und werden in verschiedenen Längen angeboten.

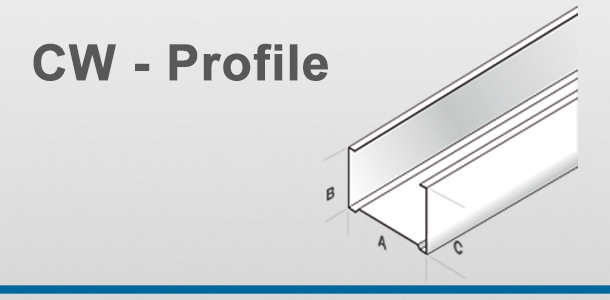

Typenangabe Abmessungen nach DIN 18182-1: A x B / C x Dicke
Typenangabe Abmessungen nach EN 14195: B / A / C


Anwendungsbereich
Das CW-Profil ist ein Ständerprofil zum Aufbau von nichttragenden Wänden in Verbindung mit UW-Profilen (Wandprofilen). Es dient der fachgerechten Erstellung von Trenn-, Zwischen-, Installations-wänden und Vorsatzschalen mit Gipskartonbeplankung. Die CW-Profile sind so bemessen, dass sie genau zwischen die UW-Profile passen.

Technische Daten:

JAHA Produktbezeichnung Artikel- Nr. 12050....: Profil DIN 18182- CW 50 x 50 x 0,6 - Z 140

JAHA Produktbezeichnung Artikel- Nr. 12075....: Profil DIN 18182- CW 75 x 50 x 0,6 - Z 140

JAHA Produktbezeichnung Artikel- Nr. 12100...: Profil DIN 18182- CW 100 x 50 x 0,6 - Z 140

Standardlängen Artikel- Nr./letzten 4 Stellen: 2600/................ /5000, weitere Längen auf Wunsch

Typbezeichnung nach DIN EN 14195: 2011-11: C/50/48,8/50; C/50/73,8/50; C/50/98,8/50

Baustoffklasse: A1; nicht brennbar
Material nach EN10346: weiches unlegiertes Stahlband der Sorte DX 51 D+Z
Streckgrenze: 240 N/mm²
Korrosionsschutz, Flächengewicht: mind. 140g /m² zweiseitig (Z 140)
Materialdicke: 0,6 mm
Steghöhe (A): 48,5 / 73,5 / 98,8
Flanschbreite (B) (C): 50

Produktkennzeichnung:
CE JAHA EN 14195 DIN 18182 CW 50x50x0,6-Z140 (x) (y)
CE JAHA EN 14195 DIN 18182 CW 75x50x0,6-Z140 (x) (y)
CE JAHA EN 14195 DIN 18182 CW 100x50x0,6-Z140 (x) (y)
(x) = Materialcharge (y) = Produktionsdatum

Gewicht:
CW 50 = 0,721 kg/m
CW 75 = 0,838 kg/m
CW 100 = 0,956 kg/m

Verpackungseinheit 8 Stück
Großverpackung 150 Stück
