Wandprofile UW 50/75/100 x 40 x 0,6 - Z 140 - JAHA Profile.

Trockenbau- und Rahmenprofile aus Metall mit hoher Steifigkeit in Verbindung mit CW-Ständerprofilen zur Erstellung eines umlaufenden UW-Rahmenprofils für die Erstellung von nichttragenden Wänden mit Gipskartonplatten. Die Jaha U-Wandprofile sind korrosionsgeschützt und entsprechen den Vorgaben der DIN 18182-1 und der DIN EN 14195. Die U-Wandprofile werden aus weichen unlegierten Stählen der Sorte DX51 mittels Kaltverformung hergestellt.

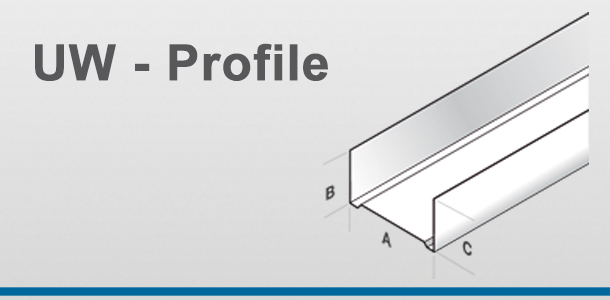

Typenangabe Abmessungen nach DIN 18182-1: A x B/C x Dicke
Typenangabe Abmessungen nach EN 14195: B/A/C

Anwendungsbereich:

UW- Profile werden am Boden und an der Decke befestigt (jeweils eines am Boden und eines an der Decke über die gesamte Länge der zu erstellenden Wand).

Technische Daten:

JAHA Produktbezeichnung Artikel- Nr. 52050....: Profil DIN 18182- UW 50 x 40 x 0,6 - Z 140

JAHA Produktbezeichnung Artikel- Nr. 52075....: Profil DIN 18182- UW 75 x 40 x 0,6 - Z 140

JAHA Produktbezeichnung Artikel- Nr. 52100...: Profil DIN 18182- UW 100 x 40 x 0,6 - Z 140

Standardlängen Artikel- Nr./letzte 4 Stellen: 4000

Typbezeichnung nach DIN EN 14195:2011-11: U/40/50/40; U/40/75/40; U/40/100/40

Baustoffklasse: A1; nicht brennbar
Material nach EN10346: weiches unlegiertes Stahlband der Sorte DX 51 D+Z
Streckgrenze: 240 N/mm²
Korrosionsschutz, Flächengewicht: mind. 140g /m² zweiseitig (Z 140)
Materialdicke: 0,6 mm
Flanschbreite: (B) (C) 40
Steghöhe: (A) 50/75/100

Profilkennwert Iyy (nach EN 14195 Anhang B)
50: 31,05 x 10³ mm⁴
75: 76,55 x 10³ mm⁴
100: 147,61 x 10³ mm⁴

Produktkennzeichnung:
CE JAHA EN 14195 DIN 18182 UW 50x40x0,6 -Z140 (x) (y)
CE JAHA EN 14195 DIN 18182 UW 75x40x0,6-Z140 (x) (y)
CE JAHA EN 14195 DIN 18182 UW 100x40x0,6-Z140 (x) (y)
(x) = Materialcharge (y) = Produktionsdatum

Gewicht:
UW50=0,607 kg/m
UW75=0,725 kg/m
UW100=0,843 kg/m

Verpackungseinheit: 8 Stück
Großverpackung: 120 Stück

Produktdatenblatt	Leistungserklärung

Begleitblatt CE UW50 x 40 x 2 - Z140	Begleitblatt CE UW75 x 40 x 2 - Z140	Begleitblatt CE UW100 x 40 x 2 - Z140
